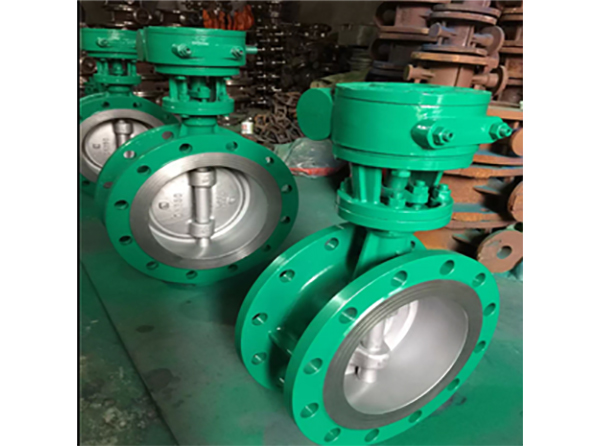

高爐煤氣蝶閥

煤氣蝶閥作為氣體介質調節流量或切斷裝置。特點之一是采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成結構。緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。煤氣蝶閥廣泛用于冶金、化工、建材、電站、玻璃、食品、醫藥、化工、石油、電力、輕紡、造紙、給排水等生產過程中介質溫度≤80～120℃公稱壓力為0.1Mpa的管道上，通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置

產品詳情

高爐煤氣蝶閥結構特點

1.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便

2.內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響

3、設計新穎、合理、結構獨Te，重量輕，啟閉迅速。

4、操力矩小，操作方便，省力靈巧。

5、可以任何位置安裝，維修方便。

6、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

7、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

高爐煤氣蝶閥主要設計標準

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-2000；JB/T9092-1999

高爐煤氣蝶閥主要性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0		1.6		2.5
試驗壓力	強度試驗	0.9		1.5		2.4		3.75
	密封試驗	0.66		1.1		1.76		2.75
	低壓氣密試驗	0.5～0.7
適用介質	空氣、水、污水、蒸氣、煤氣、油品等
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

高爐煤氣蝶閥主要零件材料

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟、不銹鋼
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨
