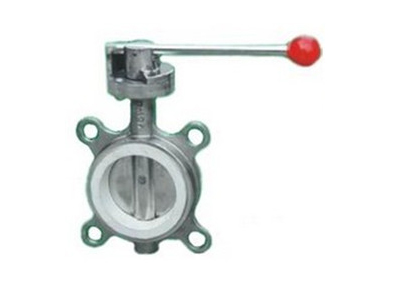

中線蝶閥

蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為較密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。按連接型式可分為法蘭連接和對夾式連接；按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。中線蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

其設計標準為GB/T2238-1989

法蘭連接尺寸為GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度為GB/T12221-1989

壓力試驗為GB/T13927-1992;JB/T9092-1999

產品詳情

中線蝶閥主要技術參數

公稱通徑	DN(mm) 50-2000
公稱壓力	PN(Mpa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
Ps(Mpa)	密封試驗	0.66	1.1	1.76
適用介質	空氣、水、污水、蒸氣、煤氣、油品等
驅動形式	手動、蝸桿蝸輪傳動、氣動、電動

中線蝶閥主要零件的材質

零件名稱	材料
閥體	灰鑄鐵、球墨鑄鐵人、鑄鋼、合金鋼、不銹鋼
蝶板	球墨鑄鐵、鑄鋼、不銹鋼、銅及特殊材料
密封圈	氯丁橡膠、丁睛橡膠、乙丙橡膠、硅橡膠、氟橡膠及各種橡膠、聚四氟乙烯
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

中線蝶閥耐溫范圍

蝶閥密封材料選用和適用溫度材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐Zui高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐Zui低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃
