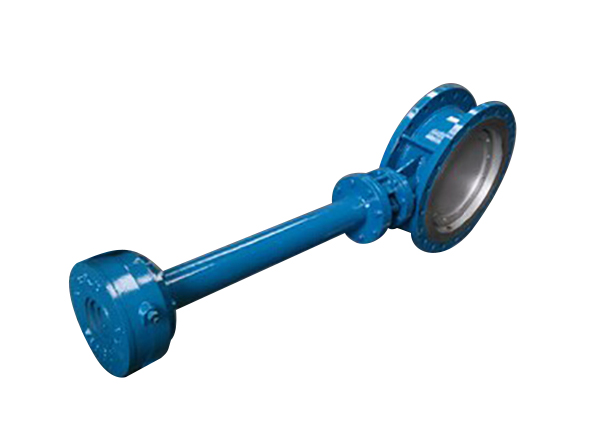

加長桿硬密封蝶閥

加長桿硬密封蝶閥D343H蝶閥為偏心金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不銹鋼板與石墨復合板密封圈對金屬密封。硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。D343H蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

產品詳情

加長桿硬密封蝶閥特點

1、開啟力矩小，靈活方便，省力節能；

2、三維偏心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏；

3、D343H蝸輪法蘭多層次硬密封蝶閥損、使用壽命長等。

加長桿硬密封蝶閥標準

設計規范	GB/T 12238
結構長度	GB/T 12221
法蘭連接	GB/T 9113
試驗與檢驗	GB/T 13927
產品標識	GB/T 12220

加長桿硬密封蝶閥性能

公稱通徑	DN（mm）	50～300
公稱壓力	PN（MPa）	1.0	1.6	2.5
試驗壓力	強度試驗	1.5	2.4	3.75
	密封試驗	1.1	1.76	2.75
	氣密封試驗	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性及粉塵顆粒物等；
適用溫度	-40℃～600℃
驅動形式	手柄、渦輪、電動、氣動、液動

加長桿硬密封蝶閥主要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨
