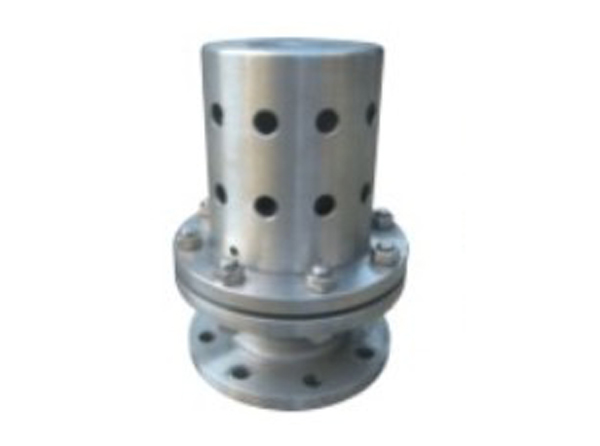

TFA72W真空負壓An全閥

TFA72W-10P/10R真空負壓An全閥工作原理：

TFA72W真空負壓An全閥適用于溫度200℃的負壓系統，當容器內負壓超過允許值時，該閥自動開啟，吸入空氣；當容器內負壓達到允許值時，該閥自動關閉，從而保護設備及系統。安裝在正常非負壓系統，當容器和系統的放散閥未打開，產生負壓時，此閥自動開啟。

產品詳情

真空負壓An全閥的主要零部件材料：

NO.	零件名稱	SFA72W-P材料	SFA72W-R材料
1	閥體	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	閥座	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	調節圈	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥蓋	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
5	閥桿	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	彈簧	50CrVA	50CrVA包覆氟塑料

真空泄壓閥外形尺寸和連接尺寸：產品訂貨須知：

工作溫度	200℃
適用介質	TFA72W-10P適用于硝酸類介質
適用介質	TFA72W-10R適用于醋酸類介質

公稱通徑	尺寸
公稱通徑	D	D1	D2	Z-d	b	f1	H
15	95	65	45	4-14	14	2	110
20	105	75	55	4-14	16	2	130
25	115	85	65	4-14	16	2	150
32	140	100	78	4-18	18	2	180
40	150	110	85	4-18	18	3	200
50	165	125	100	4-18	20	3	221
80	200	160	135	4-18	22	3	245
100	220	180	155	8-18	22	3	253
125	250	210	185	8-18	24	3	280
150	285	240	210	8-23	24	3	329
200	340	295	265	8-23	26	3	377
250	395	350	320	12-23	28	3	440
