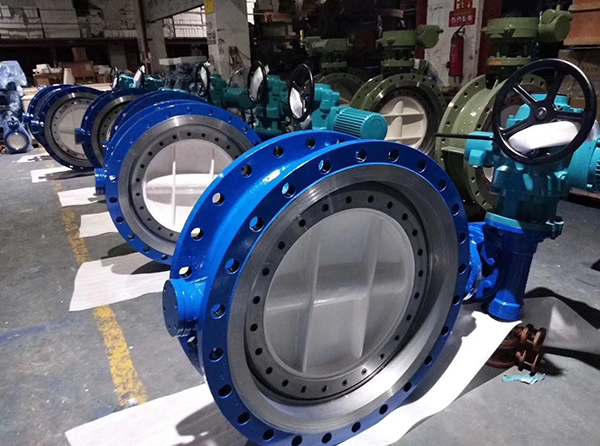

硬密封蝶閥又稱翻板閥，是一種結構簡單的調節閥，也可用于控制低壓管道介質的通斷。硬密封蝶閥主要用作管道塊和節流閥。蝶閥啟閉部分是一種圓盤形蝶板，可通過繞閥體軸線旋轉來實現啟閉和調節。硬密封蝶閥由閥體、蝶板、多級閥座、閥桿、傳動機構等關鍵部件組成。因而被廣泛應用于冶金、電力、石油、化工、空氣、煤氣、可燃氣體、給排水等腐蝕性介質的管道中。

硬密封蝶閥工作原理

硬密封蝶閥是通過旋轉閥軸和圓形蝶板（密封部分）來開啟和關閉管道的閥門，它也可以設計成有一個截止閥和一個截止閥。以及油門調節功能。硬密封蝶閥越來越多地用于低壓、大中徑管道。硬密封蝶閥的蝶板安裝在管道徑向。在蝶閥閥體的圓柱形通道內，圓盤形蝶板繞軸線旋轉，旋轉角度為0°～90°。當旋轉達到90°時，閥門完全打開。

硬密封蝶閥結構簡單，體積小，重量輕，由幾個零件組成。此外，通過旋轉90°即可快速開啟和關閉，操作方便，同時電磁閥具有優良的流體可控性。當?shù)y處于全開位置時，蝶板的厚度是介質流經閥體時的阻力，從而減少了閥門引起的壓降，提高了流量控制特性。蝶閥有彈性密封和金屬密封兩種。彈性密封閥和密封環可以安裝在閥體中或安裝在蝶板周圍。

如果需要使用蝶閥作為流量控制，主要是選擇合適的閥門尺寸和類型。硬密封蝶閥的結構原理特別適用于大口徑閥門的制造。硬密封蝶閥不僅廣泛應用于石油、天然氣、化工、水處理等一般行業，還廣泛應用于火力發電廠的冷卻水系統。
